Antennes WiFi Yagi

Une antenne Yagi est un type d'antenne directionnelle qui utilise plusieurs éléments résonnants parallèles pour concentrer les ondes radio dans une direction particulière. Elles sont souvent utilisées pour les communications à longue portée, car elles peuvent offrir un gain significatif par rapport aux antennes omnidirectionnelles. Les antennes Yagi WiFi sont spécialement conçues pour les réseaux WiFi et peuvent être utilisées pour étendre la portée d'un signal WiFi ou pour améliorer la qualité du signal dans les zones où la couverture est faible.

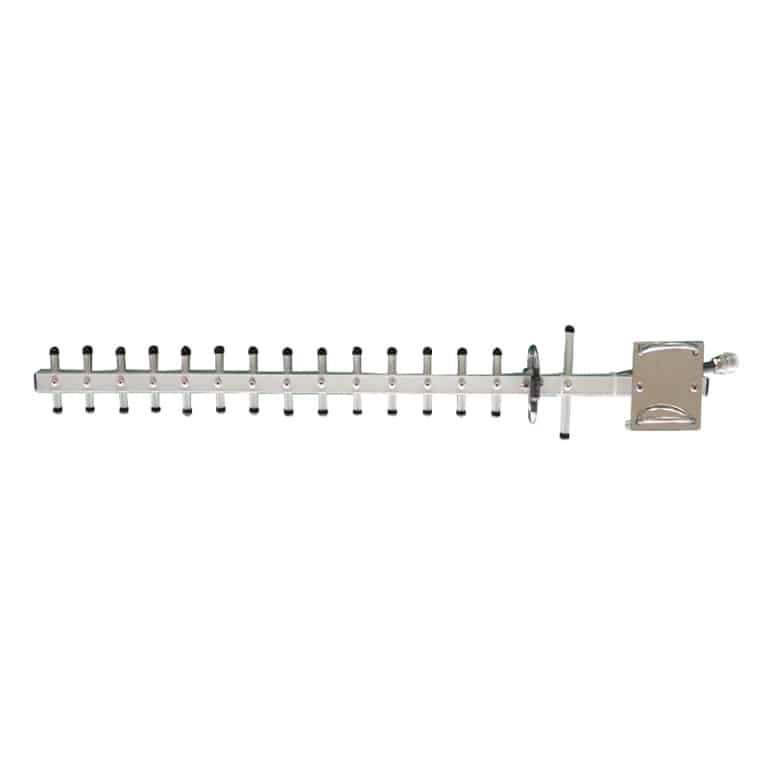

Qu'est-ce qu'une antenne Yagi ?

Une antenne Yagi-Uda, souvent appelée simplement Yagi, est une antenne directionnelle très efficace pour concentrer l'énergie dans une direction spécifique. Développée par Shintaro Uda et Hidetsugu Yagi dans les années 1920, ce type d'antenne est connu pour sa construction relativement simple et son efficacité à augmenter la portée du signal.

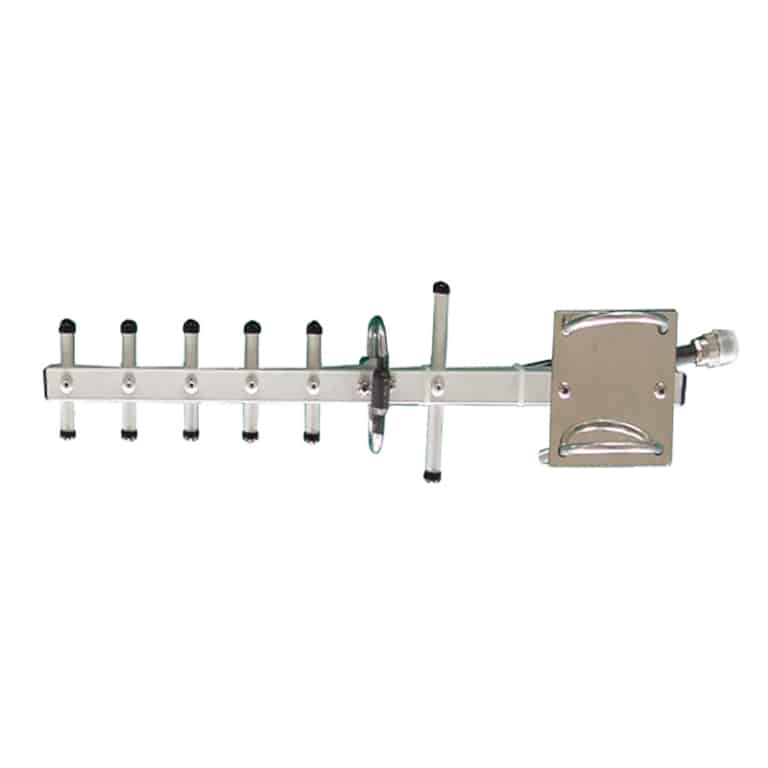

L'antenne Yagi se compose généralement de plusieurs éléments tels qu'un réflecteur, un élément entraîné (dipôle) et un ou plusieurs directeurs. Le réflecteur est situé à l'arrière, l'élément mené est au centre et les directeurs sont placés devant l'élément mené. Chaque composant joue un rôle clé dans l'amélioration du gain et de la directivité du signal. L'alignement et la longueur de ces éléments sont essentiels pour optimiser la focalisation du signal et minimiser les interférences.

Explication du fonctionnement des antennes Yagi

L'antenne Yagi fonctionne en concentrant les ondes électromagnétiques dans une direction spécifique. Lorsqu'elle est utilisée pour transmettre des signaux, elle dirige les ondes radio le long de l'axe de ses éléments, augmentant ainsi la force du signal dans cette direction particulière. Lorsqu'elle est utilisée pour la réception, elle a le même effet, ce qui permet une détection plus sensible des signaux sur de longues distances.

Voici une présentation des principaux composants et de leurs fonctions,

• Réflecteur : Il s'agit de l'élément le plus long placé à l'arrière de l'antenne, à l'opposé de la direction du trajet du signal. Le réflecteur augmente le gain en réfléchissant l'énergie produite par l'élément entraîné et en l'envoyant dans une seule direction. Le réflecteur permet également de bloquer les signaux indésirables provenant de l'arrière et d'améliorer le gain vers l'avant. La longueur du réflecteur est supérieure de 5% à celle de l'élément entraîné.
• Élément moteur : L'élément mené, généralement un dipôle, est le principal élément actif. Il est responsable de la capture ou de l'émission des signaux radio. Son diamètre est plus grand que celui des autres éléments. Il a un diamètre plus grand que les autres éléments, ce qui lui permet d'absorber plus d'énergie et d'augmenter la largeur de bande.
• Directeurs : Il s'agit des éléments placés devant l'élément piloté. Leur rôle est de focaliser les ondes radio, ce qui permet d'améliorer la directivité et le gain. Il comporte un élément parasite court, qui est environ 5% plus court que le dipôle. Ces éléments ont un diamètre plus petit que les autres éléments et ont un diamètre plus petit par rapport aux autres éléments. Cela permet de s'assurer que l'antenne est résonante sur une fréquence particulière.

Grâce à cette orientation, les antennes Yagi sont parfaites pour renforcer les signaux lorsque la précision est nécessaire, comme dans les endroits isolés ou les zones nécessitant une couverture WiFi spécifique.

Gamme de fréquences pour l'antenne WiFi Yagi

Les antennes Yagi WiFi sont spécifiquement conçues pour fonctionner sur les bandes de fréquences de 2,4 GHz et 5 GHz, qui sont la norme pour la plupart des réseaux WiFi aujourd'hui. Voici comment fonctionne chaque gamme de fréquences :

2,4 GHz : Il s'agit de la fréquence la plus couramment utilisée pour les réseaux WiFi. Une antenne Yagi réglée pour 2,4 GHz peut fournir une extension significative de la portée, ce qui la rend appropriée pour des applications dans des environnements urbains et ruraux où une couverture à longue distance est nécessaire. Il peut y avoir des interférences dans cette bande en raison du fait que certains appareils tels que les téléphones sans fil, les fours à micro-ondes, les appareils Bluetooth que nous utilisons dans la vie de tous les jours utilisent cette bande.

5 GHz : Cette fréquence offre des débits de données plus élevés, mais avec une portée plus courte que celle de 2,4 GHz. Une antenne Yagi conçue pour 5 GHz est idéale pour les environnements présentant des niveaux d'interférence élevés, car le faisceau plus étroit réduit le bruit des appareils voisins. Moins d'appareils ont cette bande et peu d'interférences peuvent se produire.

Le choix entre ces fréquences dépend de vos besoins spécifiques. Si vous avez besoin de portée, optez pour 2,4 GHz, si la vitesse est une priorité, optez pour 5 GHz.

Caractéristiques principales des antennes Yagi WiFi

Les antennes Yagi WiFi présentent plusieurs caractéristiques clés qui en font un choix populaire pour la plupart des applications,

• Gain directionnel élevé : L'une des caractéristiques les plus importantes des antennes WiFi Yagi est leur gain directionnel élevé. Grâce à leur faisceau focalisé, ces antennes peuvent fournir un gain allant jusqu'à 20 dBi. Ce gain élevé signifie que l'antenne peut transmettre et recevoir des signaux sur des distances beaucoup plus grandes que les antennes omnidirectionnelles standard. Le signal très concentré permet une communication efficace sur de longues distances, ce qui rend ces antennes idéales pour connecter des sites éloignés. En outre, en concentrant le signal dans une direction spécifique, les antennes Yagi réduisent les interférences provenant d'autres sources, ce qui permet d'obtenir un signal plus clair avec moins de perturbations, ce qui est crucial pour les applications nécessitant une connectivité stable.
• Taille compacte : Un autre avantage des antennes WiFi Yagi est leur taille relativement compacte. Elles sont typiquement plus petites et plus légères comparées à d'autres antennes à haut gain comme les antennes paraboliques, ce qui les rend plus faciles à manipuler et à installer sans avoir besoin d'équipement spécialisé. Cette polyvalence signifie qu'elles peuvent être montées sur des maisons résidentielles, des bâtiments commerciaux ou même sur des unités mobiles telles que les véhicules de loisirs et les bateaux. Leur taille réduite minimise également l'impact visuel, ce qui est avantageux dans les zones résidentielles où les considérations esthétiques sont strictes. La facilité d'installation et la portabilité en font un choix pratique pour les installations permanentes et temporaires.
• Coût : Ces antennes sont généralement moins chères que d'autres types d'antennes à gain élevé, ce qui en fait une solution rentable.
• Largeur de faisceau : Ces antennes ont une largeur de faisceau relativement étroite qui permet de concentrer davantage le signal sur le récepteur.
• Durabilité : Ces antennes sont conçues pour résister aux conditions extérieures, ce qui les rend parfaites pour les installations rurales ou industrielles.

Ces caractéristiques garantissent que les antennes Yagi peuvent étendre votre couverture WiFi de manière efficace et fiable.

Applications dans divers domaines

Les antennes Yagi WiFi sont polyvalentes et trouvent des applications dans de nombreux domaines. Voici quelques-unes des utilisations les plus courantes,

Accès à l'internet en milieu rural :

Dans les endroits isolés où les services traditionnels à large bande ne sont pas disponibles ou ne sont pas fiables, les antennes Yagi WiFi peuvent s'avérer utiles. En concentrant le signal vers le fournisseur de services internet le plus proche, elles comblent le fossé de la connectivité. Par exemple, les utilisateurs ruraux peuvent les utiliser pour connecter leur domicile à des services internet situés à des kilomètres de là, ce qui leur permet d'accéder à la connectivité réseau.

Réseaux WiFi point à point :

Dans les environnements urbains, les entreprises ont souvent besoin de connecter plusieurs bâtiments séparés par une certaine distance. Les antennes Yagi WiFi peuvent établir des connexions point à point stables entre ces sites. Ceci est particulièrement utile pour étendre l'infrastructure du réseau sans avoir à recourir à des connexions câblées coûteuses.

Extension de la portée du WiFi :

Si vous avez une grande propriété et que vous avez besoin d'étendre votre couverture WiFi de votre bâtiment principal à des zones telles qu'un garage, un atelier ou une maison d'amis, une antenne Yagi fournit le signal ciblé nécessaire. Cela garantit une connectivité dans l'ensemble de votre propriété sans qu'il soit nécessaire d'utiliser plusieurs routeurs.

Réseaux de caméras de sécurité :

Les caméras de sécurité extérieures ont souvent besoin d'une connexion WiFi fiable pour transmettre les images à un système central. Les antennes Yagi WiFi peuvent étendre la couverture du réseau pour atteindre ces caméras, assurant ainsi une connectivité constante et fiable.

Gestion d'événements :

Dans des situations telles que les festivals, les concerts ou les grands rassemblements, des réseaux WiFi temporaires sont souvent mis en place pour faire face à une demande accrue. Les antennes Yagi peuvent être utilisées pour concentrer le signal vers les zones où la concentration d'utilisateurs est la plus élevée, améliorant ainsi l'expérience de l'utilisateur.

Opérations de secours en cas de catastrophe :

Après une catastrophe naturelle, les réseaux de communication sont souvent interrompus. Les antennes Yagi WiFi peuvent être utilisées pour établir des liens de communication temporaires, pour aider les opérations de sauvetage en fournissant une connectivité essentielle pour la coordination.

Utilisation pour la marine et les véhicules de loisirs :

Pour ceux qui sont sur des bateaux ou dans des véhicules de loisirs, les antennes Yagi WiFi peuvent capter les signaux WiFi distants des marinas, ce qui permet de fournir un accès à l'internet.

En utilisant des antennes WiFi Yagi dans ces applications, les utilisateurs peuvent surmonter les limites des réseaux WiFi standard, en obtenant une plus grande portée et des connexions plus fiables.

Quelle est la portée de l'antenne Yagi WiFi ?

La portée d'une antenne Yagi WiFi dépend de plusieurs facteurs, notamment la fréquence, le nombre d'administrateurs, les conditions environnementales et les obstacles. En général, une antenne Yagi bien placée avec un gain élevé (environ 15-20 dBi) peut atteindre des distances de plusieurs kilomètres dans des conditions de visibilité directe.

Bande 2,4 GHz : Une antenne Yagi de 15 dBi fonctionnant à 2,4 GHz peut atteindre des distances de 5 à 10 km lorsqu'elle est utilisée pour des applications point à point.

Bande des 5 GHz : En raison de la fréquence plus élevée, le signal 5 GHz peut être plus facilement obstrué, mais avec une antenne Yagi à haut gain, une distance de 3 à 5 km peut encore être atteinte.

La distance réelle dépend d'obstacles tels que des bâtiments, des arbres et d'autres interférences environnementales.

Avantages des antennes Yagi WiFi

• Puissance du signal améliorée : En concentrant le signal dans une direction spécifique, les antennes WiFi Yagi fournissent une connexion plus forte et plus fiable.
• Connectivité à plus longue portée : Ces antennes sont idéales pour connecter des appareils sur de longues distances, là où les signaux WiFi standard échoueraient.
• Réduction des interférences : La focalisation directionnelle de ces antennes réduit les interférences provenant d'autres appareils et réseaux.
• Stabilité améliorée du réseau : Grâce à ces antennes, nous pouvons obtenir une connectivité cohérente, ce qui signifie moins de connexions interrompues et une meilleure performance globale.
• Rentable : Ces antennes offrent une solution économique pour étendre la portée du réseau sans investir dans des câbles supplémentaires.

Limites et défis

Bien que les antennes Yagi WiFi offrent de nombreux avantages, elles présentent également certaines limitations. Explorons-les,

• Alignement : Pour obtenir des performances optimales, l'antenne doit être orientée avec précision vers la source de signal ou le récepteur cible. Cette opération peut prendre du temps et nécessiter l'intervention d'un professionnel.
• Couverture directionnelle : L'antenne se concentre sur une zone étroite, de sorte que les appareils situés en dehors de cette zone ne reçoivent aucun signal.
• Complexité de l'installation : Le montage de l'antenne peut s'avérer complexe pour les utilisateurs, en raison de la nécessité d'un positionnement directionnel.
• Taille physique : Certaines antennes Yagi à gain élevé peuvent être volumineuses, ce qui les rend moins adaptées à des applications spécifiques.
• Réglementations légales : Dans certaines régions, l'utilisation d'antennes à gain élevé peut être soumise à des restrictions réglementaires. Vous devez vous assurer de la conformité avec les lois locales.

Antenne WiFi Yagi vs. Antenne WiFi Panel

Lorsqu'il s'agit de choisir entre une antenne Yagi WiFi et une antenne Antenne du panneau WiFiVous devez tenir compte des différences suivantes,

Antenne Yagi

• Gain : Le gain est généralement plus élevé, ce qui permet de l'utiliser sur de plus longues distances.
• Directionnalité : Très directionnel, il concentre le signal dans un faisceau étroit.
• Taille : Peut être plus grand et plus difficile à installer.
• Ces antennes sont idéales pour les connexions point à point et les scénarios où la cible est fixe et connue.

Antenne de panneau

• Gain : En général, ces antennes ont un gain plus faible que les antennes Yagi.
• Directionnalité : Semi-directionnelle avec une largeur de faisceau plus importante, couvrant une zone plus large.
• Taille : Généralement plus compact et plus facile à monter.
• Ces antennes sont idéales pour couvrir des zones plus larges comme les salles de conférence.

Antenne WiFi Yagi vs. Antenne WiFi Parabolique

Comparaison entre les antennes Yagi WiFi et les antennes Antennes paraboliques WiFi vous aidera à sélectionner l'antenne appropriée en fonction de votre cas d'utilisation.

Antenne Yagi

• Gain : Gain modéré à élevé, adapté aux moyennes et longues distances.
• Comparativement plus facile à installer et à aligner.
• Généralement plus abordable.
• Ils sont utiles pour les utilisateurs quotidiens qui ont besoin d'étendre le WiFi sur des distances modérées.

Antenne parabolique

• Gain : Gain extrêmement élevé, capable d'atteindre de très longues distances (jusqu'à 50 km ou plus).
• Nécessite un alignement précis et une installation professionnelle.
• Plus coûteux en raison de la complexité de la conception.
• Ils peuvent être utilisés dans des applications telles que les liaisons point à point à longue distance dans les télécommunications.

Avec quels appareils cette antenne peut-elle être compatible ?

L'antenne Yagi WiFi est très polyvalente et compatible avec une large gamme d'appareils qui prennent en charge les antennes externes fonctionnant sur les bandes de 2,4 GHz ou de 5 GHz. Examinons les appareils compatibles avec ces antennes,

• Routeurs WiFi : En l'ajoutant à votre routeur, une antenne Yagi WiFi peut augmenter de manière significative la portée du signal. C'est utile si vous avez besoin de diriger le signal WiFi vers une zone spécifique, comme un autre bâtiment à proximité ou une pièce particulière de votre maison.
• Points d'accès : Pour les entreprises disposant de vastes zones, la connexion des points d'accès extérieurs à une source WiFi centrale peut s'avérer difficile. Une antenne Yagi peut étendre la portée, assurant une couverture cohérente sur l'ensemble de la zone.
• Répéteurs WiFi : Ces appareils peuvent utiliser des antennes Yagi pour capter et amplifier les signaux faibles provenant du routeur principal, ce qui permet d'étendre la portée du réseau sans réduire le nombre d'utilisateurs.
• Adaptateurs WiFi USB : Si vous utilisez votre ordinateur personnel dans un endroit éloigné où la réception WiFi est faible, la connexion d'une antenne Yagi à un adaptateur WiFi USB peut fournir une connectivité à longue portée. Cette configuration est également idéale pour les véhicules de loisirs, les bateaux ou les maisons rurales.
• Ponts sans fil : L'établissement d'un pont sans fil entre deux réseaux situés dans des bâtiments différents devient plus facile grâce à l'utilisation d'une antenne Yagi. Elle assurera une connexion stable sans nécessiter de câbles physiques.
• Caméras de sécurité : Les caméras IP extérieures ont souvent besoin d'un signal WiFi puissant pour transmettre des vidéos haute définition à l'enregistreur numérique. Une antenne Yagi peut aider à améliorer la connectivité, assurant une surveillance et un enregistrement en temps réel sans aucun problème.
• Appareils IoT : Les appareils de l'Internet des objets tels que les capteurs, les compteurs intelligents et les équipements de surveillance à distance peuvent maintenir une connexion fiable avec un autre appareil situé à une plus grande distance grâce à l'utilisation d'une antenne Yagi.

Impact sur la connectivité des zones rurales et isolées

Les antennes Yagi WiFi sont essentielles pour les zones rurales et isolées où l'infrastructure Internet traditionnelle fait défaut. Voici comment elles peuvent avoir un impact significatif,

• Combler le fossé numérique : En permettant des connexions à longue distance, les antennes Yagi peuvent fournir un accès à l'internet à des communautés qui pourraient autrement être déconnectées. Cet accès est vital pour l'éducation, les soins de santé et le développement économique.
• Rentable : Dans les régions éloignées, l'installation de connexions câblées peut s'avérer très coûteuse. Les antennes Yagi offrent une alternative plus abordable en utilisant les réseaux sans fil existants.
• Enseignement à distance : Grâce à une connexion internet fiable, les étudiants des zones rurales peuvent participer à des cours en ligne, accéder à des ressources éducatives et participer à des réunions virtuelles.
• Possibilités de travail à distance : Les professionnels vivant dans des régions éloignées peuvent travailler à domicile de manière efficace, contribuant ainsi à l'économie locale et réduisant le besoin de délocalisation, ce qui affecte directement de nombreux aspects de manière positive.
• Services de santé : La télémédecine devient possible avec une connexion internet stable, ce qui permet aux résidents de consulter des professionnels de la santé sans avoir à parcourir de longues distances.
• Communications d'urgence : Dans les zones sujettes aux catastrophes naturelles, les antennes Yagi peuvent être utilisées pour établir rapidement des réseaux de communication d'urgence.

Installation et configuration

L'installation d'une antenne WiFi Yagi peut sembler une tâche complexe, mais en prêtant attention aux détails, vous pouvez optimiser ses performances de manière significative. Une installation correcte permet de tirer le meilleur parti de l'antenne en termes de puissance et de portée du signal. Voici un guide détaillé pour vous aider dans cette démarche,

Montage

• Choisissez un point élevé comme un toit ou une tour pour minimiser les obstructions. Plus l'antenne est haute, plus la ligne de visée est dégagée, ce qui est important pour la propagation du signal.
• Assurez-vous qu'il n'y a pas de bâtiments, d'arbres ou d'autres structures à proximité qui pourraient bloquer ou refléter le signal. Même des obstructions mineures peuvent réduire de manière significative les performances.
• Bien que la hauteur soit importante, il faut s'assurer que l'emplacement est accessible en toute sécurité pour l'installation et l'entretien futur.
• Optez pour des poteaux de montage ou des supports fabriqués dans des matériaux résistants aux intempéries, comme l'acier galvanisé ou l'aluminium, afin de supporter les conditions environnementales difficiles.
• Serrez tous les boulons, vis et raccords pour éviter tout mouvement dû au vent ou à toute autre condition environnementale. Une antenne bancale peut entraîner des fluctuations du signal et un mauvais alignement au fil du temps.
• Dans les régions sujettes à des vents violents, assurez-vous que le système de montage peut supporter les contraintes supplémentaires. Vous pouvez utiliser des haubans pour stabiliser l'antenne.

Alignement

• Déterminez l'emplacement exact de la source WiFi, qu'il s'agisse d'un routeur, d'un point d'accès ou d'une autre antenne. Il peut s'agir d'obtenir des coordonnées GPS ou d'utiliser des points de repère.
• Tenez compte des caractéristiques géographiques entre votre antenne et la source du signal. Les collines, les vallées ou les étendues d'eau peuvent affecter la propagation du signal.
• Vous pouvez utiliser une boussole pour définir le bon cap et un appareil GPS pour confirmer la direction précise.
• Des applications telles que WiFi Analyzer peuvent aider à identifier la force et la direction du signal, ce qui permet un alignement précis.
• Pour les longues distances, des pointeurs laser et des jumelles peuvent être utilisés pour s'assurer que l'antenne est dirigée avec précision vers la cible.
• Effectuez de petits réglages horizontaux et verticaux tout en contrôlant la puissance du signal.
• Veillez à ce que la polarisation de l'antenne (verticale ou horizontale) corresponde à celle de la source du signal pour obtenir des performances optimales.
• Une fois l'alignement optimal obtenu, serrer toutes les pièces mobiles pour maintenir la position.
• Vous pouvez revisiter le site périodiquement, en particulier après des vents forts ou des tempêtes, pour vous assurer qu'il ne s'est pas déplacé.

Connexion

• Utilisez des câbles à faible perte tels que LMR-400 ou RG-6 pour les trajets allant jusqu'à 30 mètres afin de minimiser la perte de signal.
• La longueur du câble doit être la plus courte possible. Les câbles plus longs augmentent l'atténuation, ce qui réduit la force du signal.
• Assurez-vous que les connecteurs du câble correspondent à ceux de l'antenne et de votre appareil WiFi. Les connecteurs courants sont de type N, SMA et RP-SMA. Vous devez suivre les directives du fabricant pour fixer les connecteurs afin d'éviter tout dommage.
• Utilisez un fil conducteur épais relié au support de l'antenne à un point de mise à la terre approprié.
• Enfoncez une tige de cuivre ou d'acier galvanisé d'au moins 8 pieds dans le sol à un endroit proche de l'antenne.
• Installez un parafoudre en ligne avec le câble coaxial et mettez-le à la terre de manière appropriée afin d'éloigner les surtensions de votre équipement.

Résumé

L'antenne WiFi Yagi est un outil polyvalent et puissant pour améliorer la connectivité sans fil. En concentrant les signaux dans une direction spécifique, elle fournit des connexions plus fortes et plus fiables sur de plus longues distances. Que vous cherchiez à éliminer les zones mortes dans votre maison, à connecter les bâtiments d'un complexe commercial ou à apporter un accès internet aux zones rurales, une antenne Yagi WiFi offre une solution pratique et rentable.

Bien qu'elle nécessite un alignement précis et une installation minutieuse, les avantages en termes d'amélioration de la puissance du signal, d'extension de la portée et de réduction des interférences en font un excellent choix pour surmonter les problèmes de connectivité. En comprenant comment choisir, installer et utiliser une antenne WiFi Yagi, vous pouvez améliorer de manière significative les performances et la fiabilité de votre réseau sans fil.
