7가지 일반적인 WiFi 안테나 커넥터 유형

안테나는 장치 간의 원활한 통신을 보장하기 위해 신호를 송수신하는 무선 네트워크 설정에 있어 중요한 구성 요소입니다. 안테나는 WiFi 시스템의 신호 강도와 커버리지에 중요한 역할을 합니다. 기본적으로 WiFi 안테나는 무선 장치에서 사용하는 무선 주파수 전자기파를 전기 신호로 변환하거나 그 반대로 변환하여 무선 장치 간에 정보 패킷을 전송합니다. 스마트폰, 노트북, 라우터와 같은 무선 네트워킹 장치에는 신호 송수신을 위한 송신 및 수신 안테나가 있습니다. Wi-Fi 안테나는 크게 전방향성 Wi-Fi 안테나와 지향성 Wi-Fi 안테나로 분류할 수 있습니다. 그러나 Wi-Fi 안테나의 효율성은 안테나 자체에 의해서만 결정되는 것이 아니라 Wi-Fi 안테나 커넥터가 신호 안정성과 품질을 보장하는 데 중요한 역할을 합니다.

통신 시스템에서 장치와 신호 사이의 간격을 연결합니다. 안테나 커넥터는 연결 케이블을 전자 장비와 연결하여 신호를 송수신할 수 있도록 설계된 장치입니다. 안테나 커넥터는 일반적으로 안테나의 끝에 있으며 안테나에 부착되어 무선 주파수 신호를 전송하는 채널 역할을 합니다. 이는 신호 손실, 불연속 문제 및 임피던스 불일치를 최소화하는 데 중요한 역할을 합니다. 신호 손실은 일반적으로 커넥터와 디바이스 또는 안테나 사이의 임피던스가 불일치하여 신호가 약하거나 왜곡될 수 있을 때 발생합니다. 따라서 임피던스 정격이 일치하는 적절한 커넥터를 사용하는 것이 중요합니다. 안테나 커넥터는 일반적으로 안테나가 무선 주파수 장치에 연결되는 단일 지점이기 때문에 기계적 연결뿐만 아니라 전기적 연결 지점 역할도 합니다.

현재 시중에는 다양한 안테나 커넥터가 판매되고 있습니다. 이 문서에서는 물리적 및 전기적 프로파일에 따라 가장 널리 사용되는 몇 가지 유형의 안테나 커넥터에 대해 설명합니다.

WiFi 시스템에서 커넥터의 역할

안테나 커넥터는 안테나와 장치 또는 안테나와 케이블 사이에 물리적, 전기적 연결을 만들어 장치가 안테나를 통해 신호를 보내거나 받을 수 있도록 합니다. 안테나 커넥터는 안정적이고 효율적인 신호 전송을 보장하는 역할을 합니다. 안테나의 커넥터는 안테나의 전반적인 성능을 향상시킬 수 있습니다. 안테나 커넥터의 기계적 및 구조적 특성도 중요합니다. 안테나를 장착하는 방식에 따라 커넥터는 안테나 내에 힌지형, 회전형 또는 오목형 배열의 일부가 될 수 있습니다. 안테나 커넥터의 크기와 품질에 따라 안테나가 디바이스에 내장되거나 설치되는 방식이 결정됩니다. 이는 공간 제약이 있는 애플리케이션에서 중요한 고려 사항이 될 수 있습니다. 따라서 WiFi 안테나 커넥터는 WiFi 시스템에서 물리적 연결뿐만 아니라 전기적 연결 측면에서도 중요한 역할을 합니다.

WiFi 안테나 커넥터 개요

현재 다양한 유형의 안테나 커넥터를 사용할 수 있습니다. 각 유형의 커넥터는 디자인과 구조가 다르기 때문에 특정 애플리케이션에 유용하게 사용할 수 있습니다. WiFi 안테나용 커넥터를 선택할 때는 장치의 주파수 범위, 전력 레벨 및 임피던스를 고려하는 것이 중요합니다. 아래에서는 WiFi 안테나에 가장 일반적으로 사용되는 몇 가지 커넥터에 대해 설명합니다.

1. SMA 커넥터

서브 미니어처 안테나 커넥터는 일반적으로 무선 통신 시스템 및 WiFi 라우터와 같이 고성능 안테나가 필요한 애플리케이션에 사용됩니다. 이 유형의 커넥터는 암 버전과 수 버전으로 제공됩니다. 수형 SMA 커넥터는 나사산 몸체와 중앙 핀이 있고 암형 버전은 나사산 몸체와 중앙 구멍이 있습니다. 수형과 암형의 SMA 커넥터는 매우 잘 맞기 때문에 애플리케이션에 두 가지를 함께 사용하면 뛰어난 전기적 성능과 차폐 효과를 제공합니다. SMA 커넥터는 일반적으로 다양한 주파수를 가진 안테나에 사용됩니다. 반강체 및 연성 동축 안테나 케이블과 함께 사용할 수 있습니다. 작은 크기, 견고함, UHF/마이크로파 주파수에서 일관된 성능으로 인해 셀룰러 네트워킹에 널리 사용됩니다. 다른 일반적인 애플리케이션으로는 WiFi 안테나와 GPS 안테나가 있습니다. 이러한 커넥터는 벌크헤드 및 PCB 장착 가능 버전과 같은 다양한 방향으로 제공되며 일반적으로 최대 18 GHz의 주파수를 안정적으로 지원할 수 있습니다.

2. RP-SMA 커넥터

역극성(RP) SMA 커넥터는 SMA 커넥터와 유사하지만, 이름에서 알 수 있듯이 역극성은 있지만 역방향 스레딩이 없는 SMA 커넥터와 달리 역방향 성별과 역방향 스레딩이 있습니다. WiFi 안테나, 액세스 포인트, 라우터, 무선 장치와 같은 애플리케이션에 널리 사용됩니다. 또한 다른 무선 장비, 블루투스 장비 및 다이폴, 야기 및 접지면 안테나와 같은 기타 유형의 안테나에도 사용됩니다. RP-SMA 커넥터는 혹독한 기상 조건을 견딜 수 있으므로 실외 환경에서 WiFi 안테나를 통해 안전하고 안정적인 신호 전송을 설정하는 데 이상적입니다. SMA 안테나 커넥터와 마찬가지로 벌크헤드 및 PCB 장착 가능 버전으로도 제공됩니다. 수형 RP-SMA 커넥터는 SMA 수 커넥터의 중앙 핀 대신 내부 소켓이 있고, 암형 RP-SMA 커넥터는 SMA 커넥터의 내부 소켓 대신 중앙 핀이 있습니다. SMA 커넥터와 마찬가지로 최대 18 GHz의 주파수를 안정적으로 지원할 수 있으며 전기적 특성도 유사합니다.

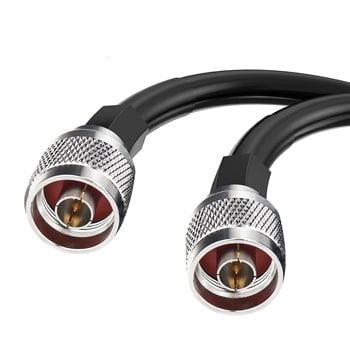

3. N형 커넥터

N형 커넥터는 까다로운 환경 조건에서도 사용할 수 있는 스레드형 내후성 안테나 커넥터로 실외 애플리케이션에도 적합합니다. 일반적으로 WiFi 안테나, 군용 애플리케이션 및 통신 시스템과 같은 애플리케이션에 사용됩니다.

물리적 사양을 고려할 때 일반적으로 에어 갭으로 분리된 내부 도체와 외부 도체로 구성됩니다. 내부 도체는 내부 핀 또는 소켓입니다. 일반적으로 이러한 커넥터는 내부 접점에 금 또는 은 도금을 한 황동을 사용하고 내후성을 위해 주변에 고무 개스킷을 씌워 만듭니다. N형 커넥터의 경우 수 커넥터에는 중앙 핀과 내부 나사산이 있고 암 커넥터에는 내부 리셉터클과 외부 나사산이 있습니다. 이러한 커넥터는 일반적으로 최대 11 GHz까지 작동하지만 특정 변형은 최대 18 GHz까지 확장할 수 있으며 임피던스 레벨은 50옴 또는 75옴입니다. 이 커넥터는 1.3의 VSWR에서 약 1500볼트의 피크 전압을 지원합니다.

4. TNC 커넥터

스레드형 닐 콘셀만 커넥터는 와이파이 안테나에 일반적으로 사용되는 또 다른 유형의 커넥터입니다. 일반적으로 스테인리스 스틸, 황동 또는 구리 재질로 만들어지며 안전하고 내구성 있는 연결을 위해 나사식 커플링 너트로 구성됩니다. TNC 커넥터는 일반적으로 50옴과 75옴의 임피던스 레벨에서 사용할 수 있습니다. 임피던스를 일치시키면 신호 반사를 줄이고 신호 대 잡음비를 개선할 수 있습니다. 일반적으로 피크 전압은 약 500V, VSWR은 약 1.35입니다. 이 유형의 커넥터는 빠른 연결 및 분리가 필요한 애플리케이션에 사용되므로 임시 설치 및 약간의 충격과 진동이 있을 수 있는 애플리케이션에 이상적인 커넥터 유형입니다. 암 커넥터는 일반적으로 외부화된 나사산과 중앙에 리셉터클이 있고 수 커넥터는 내부화된 나사산과 황동 중앙 핀이 있습니다. 실리콘 외부 커버가 있는 내후성 버전의 커넥터도 있습니다.

5. MCX 및 MMCX 커넥터

마이크로 미니어처 동축(MMCX) 및 MCX(마이크로 동축) 커넥터는 RF 연결에 사용되는 안테나 커넥터 유형입니다. 일반적으로 크기가 작고 무게가 가벼우며 로우 프로파일 디자인으로 공간 제약이 있는 애플리케이션에 이상적입니다. 회로 기판에 쉽게 장착할 수 있습니다. 이러한 커넥터 유형은 일반적으로 금 또는 구리로 도금된 내부 도체가 있는 황동으로 만들어집니다. 수 커넥터에는 중앙 핀이 있고 암 커넥터에는 소켓이 있으며, 둘 다 PTFE 유전체를 사용하여 외부 도체로 분리되어 있습니다. MCX 및 MMCX 안테나 커넥터는 설치가 간편하고 안정적이고 견고하며 안전하며 내구성이 뛰어난 안테나 연결을 제공합니다. 이 커넥터는 WiFi 안테나를 비롯한 안테나 애플리케이션에 널리 사용됩니다. 또한 빠른 연결/분리 기능과 함께 쉽고 안전하게 조립할 수 있어 원격 위치의 안테나 배포에 이상적입니다. 이 커넥터는 열악한 환경 조건에서도 안정적으로 작동할 수 있으므로 실외 애플리케이션에도 적합합니다. MMCX 및 MCX 커넥터는 일반적으로 최대 6 GHz의 주파수를 처리할 수 있습니다. 일반적으로 50옴의 임피던스 수준, 170V의 피크 전압, 약 1.25의 VSWR에서 작동합니다. 작고 유연한 동축 케이블과 함께 사용하도록 설계되었습니다.

6. U.FL 및 IPEX 커넥터

U.FL 커넥터는 다양한 애플리케이션에 일반적으로 사용되는 안테나 커넥터입니다. 크기가 작기 때문에 PCB와 같이 공간이 제한된 애플리케이션에 사용할 수 있습니다. 일반적으로 WiFi 안테나, 블루투스 및 기타 무선 주파수 안테나 구성 요소와 같은 애플리케이션에 사용됩니다. 또한 휴대폰이나 노트북과 같은 소형 장치에도 매우 유용합니다. U.FL 커넥터는 인청동 셸, 액정 폴리머 절연체, 황동 또는 청동 중심 도체로 구성됩니다. 일반적으로 수 커넥터에는 중앙 핀이 있고 암 커넥터에는 중앙 수용체가 있습니다. 일반적으로 최대 6개의 GHz 작동 주파수를 지원할 수 있으며 50Ω의 임피던스 레벨에서 작동합니다. 일반적인 피크 작동 전압은 약 200V이며 VSWR은 약 1.35입니다. 하지만 MCX 또는 MCCX 안테나처럼 쉽게 연결하고 분리할 수 없습니다.

I-PEX 안테나 커넥터는 U.FL 커넥터의 대안으로 사용할 수 있는 표면 실장 소형 RF 커넥터입니다. 이 커넥터는 최대 6 GHz의 주파수에서 작동할 수 있지만 일부 커넥터는 최대 9 GHz까지 확장할 수 있습니다. 일반적으로 임피던스 레벨은 50옴입니다. IPEX 커넥터는 일반적으로 스마트폰, 노트북, 임베디드 시스템과 같은 애플리케이션뿐만 아니라 WiFi 안테나에도 사용됩니다.

7. TS9 커넥터

TS-9 안테나 커넥터는 일반적으로 내경 3.5mm, 외경 3.8mm의 소형 장치로 주로 소형 PCB 환경에서 사용됩니다. 일반적으로 WiFi 안테나 시스템, 휴대폰 및 휴대용 라디오 안테나, 셀룰러 데이터 애플리케이션용 외부 안테나, USB 무선 동글 등과 같은 애플리케이션에 사용됩니다. TS9 커넥터는 일반적으로 금 또는 니켈 도금 원형 배럴과 나사 슬롯 끝에 있는 핀으로 구성됩니다. 암 커넥터와 수 커넥터 모두 직선 및 직각 버전으로 제공됩니다. TS9 안테나는 일반적으로 50옴 또는 75옴의 일반 임피던스를 가지며 최대 3 GHz의 주파수에서 작동합니다. 도달하는 피크 전압은 일반적으로 약 100볼트이며 VSWR은 1.3입니다. 이 TS9 커넥터는 이동성이 필요한 애플리케이션에 이상적입니다.

케이블 고려 사항

전자 또는 통신 시스템의 성능은 여러 요인에 따라 달라집니다. 하지만 케이블은 신호 송수신을 원활하게 하는 데 핵심적인 역할을 하므로 이러한 시스템의 숨은 영웅 중 하나로 정의할 수 있습니다. 최적의 성능과 안정성을 보장하려면 케이블과 커넥터를 올바르게 선택하는 것이 중요합니다. 케이블은 안테나 커넥터의 전반적인 성능과 궁극적으로 전체 시스템에 큰 차이를 만들 수 있습니다.

케이블과 관련하여 고려해야 할 핵심 요소 중 하나는 케이블의 구성 재질입니다. 고품질 구리 케이블을 사용하면 전도성, 내구성, 경제성이 뛰어나므로 매우 효과적일 수 있습니다. 고품질 케이블을 사용하면 안테나와 안테나 커넥터 간의 신호 전송이 크게 향상되고 손실과 간섭을 최소화할 수 있습니다.

케이블의 품질과 관련하여 고려해야 할 또 다른 중요한 측면은 제조 공정입니다. 안정적인 신호 송수신을 안정적으로 유지할 수 있는 능력은 케이블의 적절한 제조에 따라 달라질 수 있습니다. 온도 및 습도와 같은 외부 환경 영향을 견딜 수 있는 능력은 제조 공정 중 수행되는 테스트에 따라 결정됩니다. 이러한 엄격한 테스트를 거친 고품질 케이블은 케이블과 안테나 커넥터 사이의 신호 또는 데이터 전송 중에 최소한의 손실이 발생하도록 보장합니다.

전반적으로 케이블의 품질은 안테나 커넥터의 성능과 신뢰성뿐만 아니라 전체 통신 시스템에 큰 영향을 미칠 수 있습니다. 잘 제조된 고품질 케이블은 손실을 최소화하고 연결 끊김이나 다운타임을 최소화하며 시스템 장애를 줄이면서 최적의 신호 전송 속도를 보장합니다. 고품질 케이블에 투자하는 것은 안테나 커넥터와 WiFi 시스템에서 최적의 성능을 달성하는 데 도움이 됩니다. 따라서 케이블을 선택할 때는 고품질 소재, 견고한 구조, 케이블의 철저한 테스트를 고려하는 것이 중요합니다.

결론

이 도움말에서는 WiFi 안테나 커넥터에 대한 포괄적인 개요를 제공했습니다. 전체적으로 설명한 바와 같이 커넥터는 케이블, 커넥터, 안테나 및 연결 장치 간의 신호 송수신을 효과적으로 수행하여 WiFi 안테나의 성능을 향상시키는 데 중요한 역할을 합니다. 신호 손실, 다운타임, 간섭 및 시스템 장애를 최소화하는 데 도움이 될 수 있으므로 적합한 안테나 커넥터를 선택하는 것이 중요합니다.

이 도움말에서는 안테나 커넥터와 케이블의 중요성에 대해 간략하게 살펴보면서 가장 일반적으로 사용되는 몇 가지 WiFi 안테나 커넥터에 대해 설명했습니다. 사용 가능한 안테나 커넥터 유형과 그 성능 특성을 제대로 이해하면 통신 시스템의 최적 성능을 달성할 수 있도록 적합한 커넥터를 선택할 수 있습니다.
